On remplace un vieux convecteur par un panneau rayonnant de 2000 W, on tire le câble existant en 1,5 mm² sur une quinzaine de mètres, et quelques semaines plus tard le disjoncteur saute régulièrement. Le câble pour radiateur électrique n’est pas un détail qu’on règle après coup : c’est le premier dimensionnement à vérifier avant de fixer quoi que ce soit au mur.
La question du passage à une section supérieure se pose dès qu’on modifie la puissance, la longueur de ligne ou le nombre d’appareils sur un même circuit.
A lire aussi : Pose de salles de bain : les professionnels à solliciter
Chute de tension sur un circuit de chauffage : le piège des grandes longueurs
La plupart des guides se concentrent sur l’intensité admissible du câble. On oublie souvent la chute de tension, qui devient le facteur limitant dès que la distance entre le tableau électrique et le radiateur dépasse une dizaine de mètres.
Sur un réseau domestique monophasé 230 V, la NF C 15-100 impose que la chute de tension ne dépasse pas 3 % entre le tableau et le point d’utilisation. Concrètement, un câble en 2,5 mm² qui alimente un radiateur de 2000 W (soit environ 8,7 A) tient cette limite sur une longueur raisonnable. Mais si le câble parcourt un long couloir, descend un étage ou traverse un comble, on franchit le seuil autorisé et le radiateur reçoit une tension dégradée.
A voir aussi : Réparer serrure : quand intervenir seul et quand appeler un pro ?
Résultat : le corps de chauffe ne monte pas à sa puissance nominale, la régulation compense en rallongeant les cycles, et la consommation grimpe sans que la pièce atteigne la température souhaitée. C’est un cas fréquent en rénovation de maisons anciennes où le tableau est au sous-sol et les radiateurs au premier étage.
La parade est simple : passer en 4 mm² quand la longueur totale du câble dépasse une vingtaine de mètres pour un circuit de chauffage protégé en 20 A. On gagne une marge confortable sur la chute de tension et on supprime l’échauffement résiduel du conducteur.

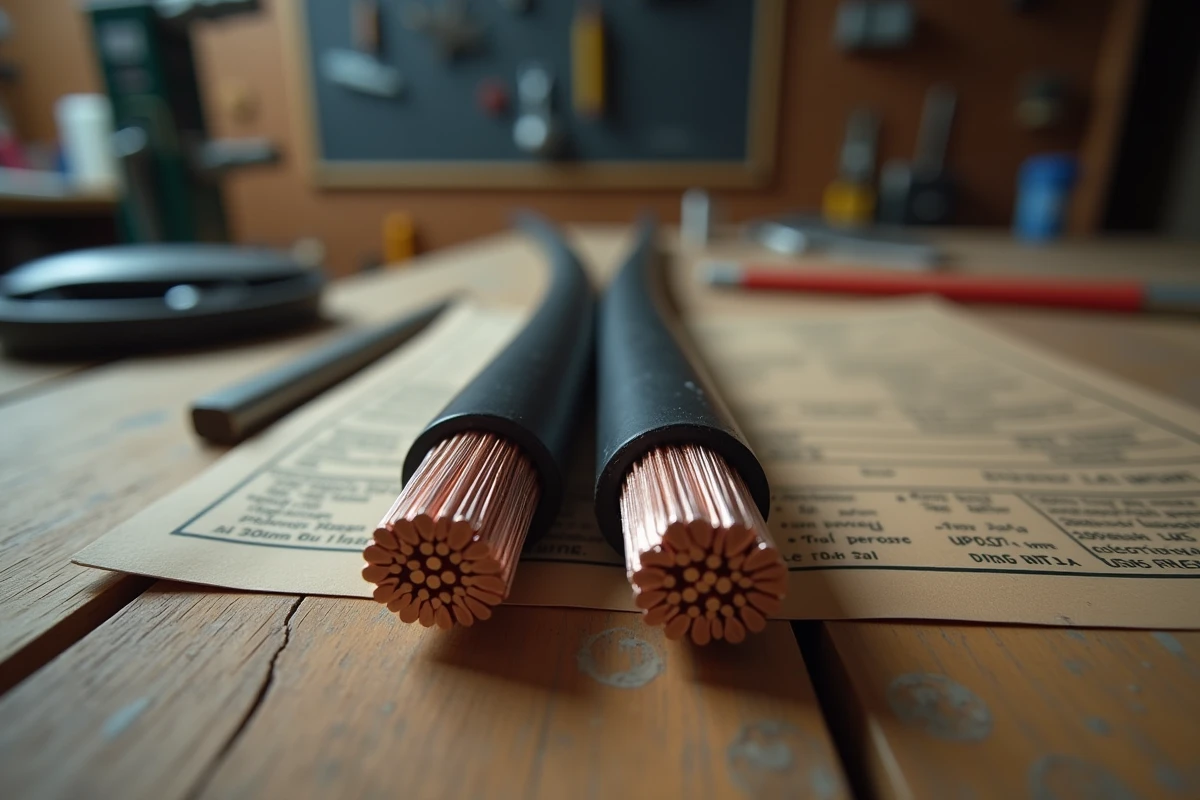

Section de câble et calibre du disjoncteur : le couple à respecter selon la NF C 15-100
On ne choisit pas la section de câble isolément. Le calibre du disjoncteur et la section forment un couple normé. Monter la section sans adapter la protection (ou l’inverse) crée un déséquilibre dangereux.
Voici les associations imposées par la norme pour les circuits de chauffage électrique en cuivre :
| Section du câble (cuivre) | Calibre disjoncteur max. | Puissance chauffage admissible |
|---|---|---|
| 1,5 mm² | 16 A | Jusqu’à 3 500 W |
| 2,5 mm² | 20 A | Jusqu’à 4 500 W |
| 4 mm² | 25 A | Au-delà de 4 500 W |
Un radiateur seul de 1 000 ou 1 500 W tient sans problème en 1,5 mm² sous disjoncteur 16 A, à condition que la longueur reste modérée. En revanche, dès qu’on regroupe deux radiateurs sur le même circuit (par exemple deux 1 000 W dans des pièces contiguës), on atteint 2 000 W et la marge sur un circuit 16 A / 1,5 mm² devient très faible.
Le vrai déclencheur : l’ajout d’un radiateur sur un circuit existant
C’est la situation la plus courante en rénovation. On a un circuit chauffage déjà câblé en 1,5 mm², protégé par un disjoncteur 16 A, et on veut ajouter un radiateur dans une pièce voisine.
La norme impose que la section reste identique ou supérieure sur toute la longueur de la dérivation. Raccorder du 1,5 mm² en prolongement d’un circuit puis y brancher un appareil supplémentaire peut fonctionner électriquement, mais la conformité dépend de la puissance totale et de la longueur ajoutée.
Si la puissance cumulée du circuit dépasse 3 500 W, il faut repasser en 2,5 mm² et monter le disjoncteur à 20 A, ou créer un circuit dédié depuis le tableau. C’est la solution la plus propre, et souvent la moins coûteuse en temps de diagnostic.
Cas concrets où on doit passer à une section supérieure pour un radiateur électrique
Plutôt qu’un tableau théorique supplémentaire, voici les situations de terrain qui imposent un redimensionnement du câble :
- Remplacement d’un convecteur 1 000 W par un panneau rayonnant 2 000 W sur un circuit existant en 1,5 mm² : l’intensité double, et si d’autres radiateurs partagent le même circuit, on dépasse la capacité du disjoncteur 16 A. Passage en 2,5 mm² et disjoncteur 20 A.
- Câble qui traverse des combles non ventilés ou passe dans une gaine avec plusieurs autres conducteurs : le mode de pose réduit le courant admissible du câble. Un 2,5 mm² qui supporte normalement 20 A peut être limité à 16 A ou moins en gaine encombrée. On monte alors en 4 mm² pour retrouver la marge.
- Tirage de ligne sur plus d’une vingtaine de mètres entre le tableau et le point de raccordement du radiateur : la chute de tension impose de passer à la section supérieure, même si l’intensité seule le permettrait en section standard.
Les retours varient sur ce point, mais en rénovation, quand on hésite entre deux sections, le surcoût du câble en section supérieure reste négligeable par rapport au prix du radiateur et à la main-d’oeuvre. Mieux vaut surdimensionner légèrement que reprendre l’installation six mois plus tard.
Vérification au tableau électrique : réserve d’emplacements et cohérence de l’installation
Le passage à une section supérieure ne se limite pas au câble entre le mur et le radiateur. La norme impose une réserve d’emplacements libres au tableau électrique pour permettre l’ajout de circuits. Si le tableau est déjà complet, ajouter un disjoncteur 20 A pour un nouveau circuit chauffage oblige à poser un coffret complémentaire ou à reconfigurer les rangées existantes.
Avant de tirer un câble, on vérifie trois points au tableau :
- Présence d’un emplacement libre sur un rail DIN pour le disjoncteur dédié.
- Capacité du bornier de répartition (peigne ou barres) à accueillir un départ supplémentaire sans dépasser l’intensité totale admissible.
- Accessibilité des connexions existantes : si les dérivations sont noyées dans des boîtes de jonction murées, toute modification de section impose de rouvrir les boîtiers et de remplacer les connecteurs par des modèles adaptés à la nouvelle section.
Un circuit de chauffage bien dimensionné se joue autant au tableau qu’au pied du radiateur. Le câble pour radiateur électrique est un maillon d’une chaîne qui part du disjoncteur divisionnaire et se termine à la sortie de câble murale. Changer la section sur un seul tronçon sans vérifier l’ensemble du circuit revient à renforcer un seul barreau d’une échelle : ça ne tient pas.
