Raccorder un lave-vaisselle à l’évacuation de l’évier sans percer de trou supplémentaire repose sur un principe simple : utiliser le siphon existant comme point de jonction. La question qui se pose alors concerne le diamètre de la canalisation, la hauteur de sortie murale et le type de raccord adapté à votre configuration sous évier.
Diamètre d’évacuation partagée évier et lave-vaisselle : 40 ou 50 mm ?
La plupart des installations anciennes utilisent un tuyau d’évacuation de 40 mm sous l’évier. Ce diamètre suffit pour un évier seul, mais dès qu’un lave-vaisselle partage la même ligne, la charge en eau augmente sensiblement.
A lire aussi : Lambourde et solive : calcul des sections et entraxes pour votre terrasse
Les guides techniques récents recommandent de passer en diamètre 50 mm (DN 50) dès qu’un lave-vaisselle est couplé à l’évier. Cette préconisation, en cohérence avec les prescriptions inspirées des DTU 60.1 et 60.11, vise à prévenir les refoulements lors des cycles de vidange.
| Critère | Diamètre 40 mm | Diamètre 50 mm |
|---|---|---|
| Usage recommandé | Évier seul | Évier + lave-vaisselle |
| Risque de refoulement | Élevé en usage couplé | Faible |
| Compatibilité siphon double | Possible avec adaptateur | Native sur la plupart des modèles |
| Pente horizontale minimale | 1 à 3 % | 1 à 3 % |
Si votre sortie murale est en 40 mm et que vous ne souhaitez pas la modifier, un manchon de réduction 50/40 permet de raccorder un siphon double en DN 50 côté évier tout en conservant la canalisation existante côté mur. Ce compromis fonctionne, mais il réduit la marge de débit disponible.
A lire également : Coffrage placo sans rail : étapes détaillées du traçage à la finition
Siphon double ou raccord en Y : quel branchement lave-vaisselle choisir ?
Pour raccorder un lave-vaisselle à l’évacuation de l’évier sans percer, deux solutions dominent le marché. Le choix dépend de l’espace disponible sous l’évier et de la position de la sortie murale.
Siphon à double entrée
Le siphon à double entrée (parfois appelé siphon à piquage) intègre directement une buse latérale destinée au tuyau de vidange du lave-vaisselle. C’est la solution la plus courante et la plus rapide à installer. Il remplace simplement votre siphon existant.
Le tuyau de vidange du lave-vaisselle se raccorde sur la buse par un embout cannelé, maintenu avec un collier de serrage. Aucun perçage de l’évier ni de la canalisation n’est requis.

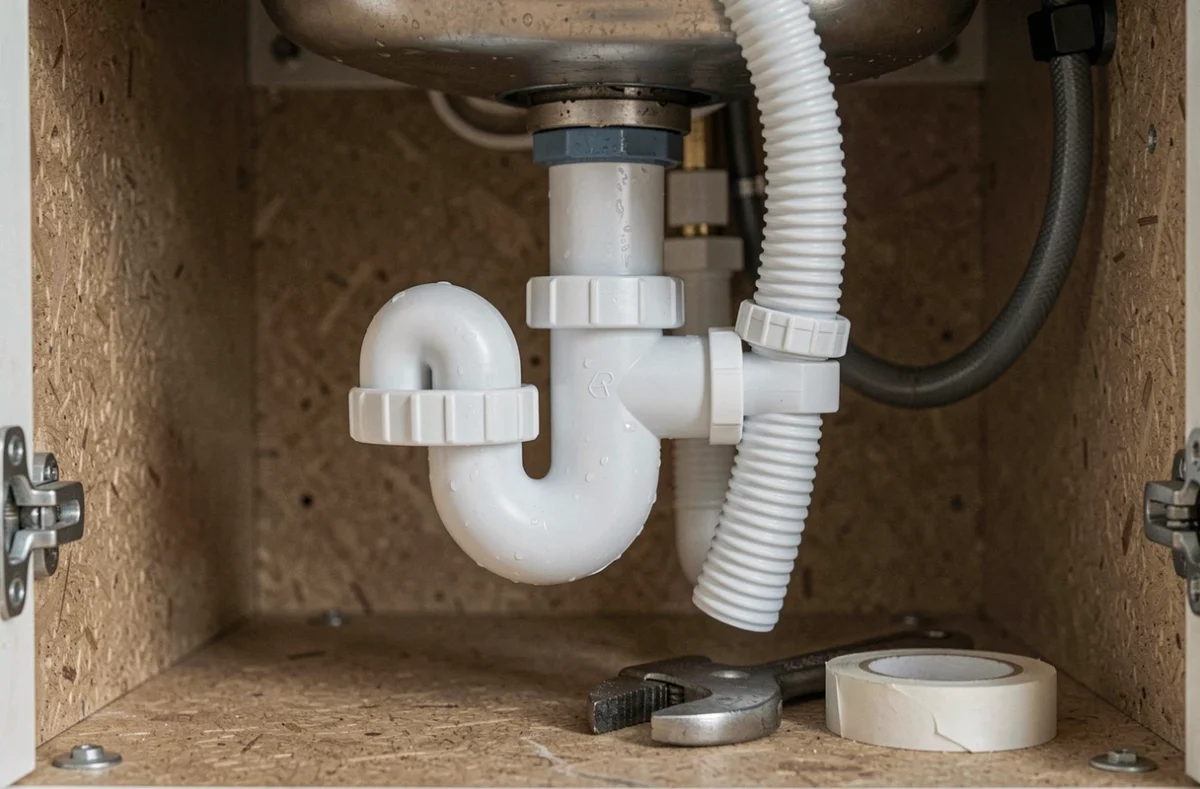

Raccord en Y ou en T
Le raccord en Y s’installe entre le siphon de l’évier et la sortie murale. Il crée un embranchement où le tuyau de vidange du lave-vaisselle rejoint la ligne principale. Cette option convient quand le siphon existant est récent et que vous ne voulez pas le remplacer.
En revanche, un raccord en Y mal positionné crée un point bas où les graisses s’accumulent. Il faut respecter un alignement qui maintient la pente entre le raccord et le mur.
- Le siphon double est préférable quand vous remplacez l’ensemble de la plomberie sous évier ou quand l’espace est limité en hauteur.
- Le raccord en Y convient mieux si votre siphon actuel fonctionne bien et que la sortie murale est facilement accessible.
- Dans les deux cas, un clapet anti-retour intégré au tuyau de vidange du lave-vaisselle protège contre les remontées d’eau sale depuis l’évier.
Hauteur de raccordement et pente : les causes de refoulement les plus fréquentes
Un raccord lave-vaisselle correctement choisi ne suffit pas si la hauteur et la pente ne sont pas respectées. Ces deux paramètres sont la cause principale des odeurs et des refoulements en installation couplée.
La hauteur de sortie murale recommandée se situe entre 50 et 60 cm du sol fini pour une cuisine standard. Cette hauteur permet au tuyau de vidange du lave-vaisselle de former une boucle haute (souvent exigée par les fabricants) avant de redescendre vers le siphon.
La boucle haute, fixée à l’arrière du plan de travail ou sur le côté du meuble, empêche l’eau de l’évier de refluer dans le lave-vaisselle par gravité. Sans cette boucle, chaque vidange de l’évier risque de renvoyer de l’eau dans la machine.
Pente minimale sur les portions horizontales
Sur toute portion horizontale entre le siphon et la sortie murale, une pente de 1 à 3 % est le minimum pour éviter l’accumulation de graisses. Concrètement, cela représente une inclinaison de un à trois centimètres par mètre de tuyau.
Une pente insuffisante provoque trois problèmes en chaîne : les graisses de vaisselle se déposent, le diamètre utile du tuyau diminue progressivement, et les remontées d’odeurs apparaissent. Le nettoyage régulier du siphon ne compense pas un défaut de pente structurel.
Raccordement sans perçage : vérifications avant de brancher le tuyau de vidange
Avant de connecter quoi que ce soit, quelques points de contrôle évitent les mauvaises surprises une fois le lave-vaisselle en fonctionnement.
- Vérifiez que le tuyau de vidange fourni avec le lave-vaisselle est assez long pour atteindre le siphon. Les rallonges de tuyau de vidange existent, mais chaque raccord supplémentaire est un point faible potentiel.
- Contrôlez l’état des joints du siphon existant : un siphon qui fuit légèrement avec l’évier seul fuira davantage sous la pression de vidange d’un lave-vaisselle.
- Assurez-vous que le robinet d’alimentation en eau est accessible sans démonter le meuble. Un robinet auto-perceur sur le tuyau d’eau froide suffit pour l’arrivée d’eau si aucune prise dédiée n’existe.
- Testez l’étanchéité à vide : remplissez l’évier, ouvrez la bonde et observez tous les raccords pendant la vidange, avant même de brancher le lave-vaisselle.
Le raccordement d’un lave-vaisselle sur l’évacuation de l’évier reste une opération accessible sans intervention lourde. La donnée qui conditionne la réussite à long terme n’est ni le type de raccord ni la marque du siphon : c’est le diamètre de 50 mm combiné à une pente correcte qui détermine si l’installation fonctionnera sans refoulement ni odeur au fil des mois.
